（接上篇）
二、單SOC芯片方案的優勢以及挑戰
當前的智駕域控的主流方案依然是 N*SOC+MCU的形式，但是，去掉外掛MCU在未來是不可忽視的技術趨勢。如果方案中去掉外掛MCU，并且行車和泊車功能都整合到一個SOC里，那么就是理想型的單SOC芯片方案了。
2.1 單SOC芯片方案的優勢
N*SoC+MCU的方案不管是片間的通訊，還是硬件的設計，都比較復雜。軟件架構也很難做得很靈活，會存在一些兼容性和適配性的問題。片間雖然可以通過以太網或者PCIe進行通訊，但依然存在一定的通訊延遲。而單soc芯片方案無所考慮片間之間的通訊連接，主計算的性能核與內置的功能安全島之間共享內存，通信效率比較高，時延要低很多。
單SoC芯片方案，會使得整個系統相對簡單，不僅BOM成本能夠有一定程度的節省，同時還可以更好的控制域控制器的設計尺寸，便于整車的空間布置。
3）有利于整個系統的OTA升級
即使是單SoC芯片方案，內部也存在多個分區，但加載一套OTA系統即可。孫魯毅舉例說：“智能駕駛域控制器若是采用單SoC芯片方案，那么，跟手機升級流程是類似的——手機里面也是有很多軟件，但他們的OTA標準流程是一樣的，所有東西都是通過一個軟件倉庫下載，下載完了進行核對，該升級哪個就升級哪個，這樣流程就會比較簡單。如果是有兩個SoC，可能有的版本需要考慮均衡性，還得考慮先升級哪一個。并且，升級順序出錯了，就會出問題。如果考慮兩邊一起升級，還需要考慮能不能支持。”
劉道福認為：“單SoC芯片方案的域控制器的功耗表現要好一些。首先，單SoC芯片方案能夠避免片間通訊帶來的一些能耗；其次，單SoC芯片的域控制器集成度更高，該SoC芯片的溢價較高，芯片廠商就有動力去用更先進的工藝，用更先進的工藝便會帶來功耗的減少。”
“功耗實際上是跟驅動電平相關的，芯片一般都是采用3.3V、1.5V或者5V供電。如果是采用雙芯片的方案，有可能供電電壓不同，就需要匹配兩種不同的電平。即使都是TTL電平，有低電壓的TTL電平，也有高電壓的TTL電平。通常情況下，如果是單芯片方案的話，TTL電平可以做得更低一些。因此整個系統產生的功耗就可以有一定程度的降低。”彭能嶺從另外一個更細節的技術角度解釋道。
去掉外掛MCU，采用單SoC方案的另外一個最大的推動力源自英飛凌等MCU大廠的缺貨。比如，有很多車廠或域控Tier1都碰到了英飛凌AURIX全系列芯片的缺貨。缺貨最直接的后果就是漲價，甚至是漲價都買不到。這種情況下，他們只能無奈“被迫”地去選擇去開發和應用帶有內置MCU核心的單SoC芯片方案了。
2.2 單SOC芯片方案的挑戰
1）內部基于功能安全上的隔離
對于智能駕駛域控制器單SoC芯片方案，主計算的部分和其它部分需要做好功能安全上的隔離，因?yàn)橐粋€(gè)核心的計算模塊不希望被其它非核心的計算模塊影響到。一般情況下，會按功能安全需求的不同進行劃分，對功能安全有要求的區域與對功能安全沒有要求的要分開，對功能安全要求特別高和對功能安全要求一般的也要分開。
劉道福說：“單SoC芯片方案在安全上的挑戰增加了，需要做更嚴格的隔離。首先，SoC中MCU區域的功能安全等級比其他區域要求更高，并且，相比于原來的安全島也會有更多的功能安全設計要求——采用實時核鎖步是最基本的，在一些通路的關鍵電路，甚至?xí)捎?/span>TMR（Triple modular redundancy）電路，在極端情況下，某一個通路出現錯誤時，能通過投票恢復。其次，MCU區域也需要做更嚴格的隔離，包括時鐘、電源都需要完全獨立，和SoC的其他區域進行隔離，避免SoC其它區域的故障影響到MCU區域。”
彭能嶺也基本認可這一觀點：“對于單SoC芯片內部的隔離，不同的公司有不同的做法，比如說內置功能安全島和主計算單元部分要做解耦隔離：電源部分要隔離，計算單元的部分要做隔離。目前常見的隔離手段是光耦器件，但是采用這種手段，在單顆SoC上怎么把集成度提升又是一個難題?！?/span>
2）符合要求的理想型SoC芯片比較少
據某Tier1智駕域控產品經理透露：“單SoC域控方案在未來主要適用于中低端車型，因此主機廠在進行SoC芯片選型的時候，對成本會比較敏感。這就要求芯片廠商在做芯片設計的時候需要能夠?qū)κ袌?chǎng)需求充分了解，既不能遺漏需求，也不能過度設計。性能要好、功耗要低，并且價格還要有優勢，從目前來看，能夠滿足市場需求的、高性價比的SoC芯片幾乎沒有?！?/span>
A. SoC芯片內部的異構類型要豐富
—— AI加速單元：通常是GPU或NPU等，承擔大規模浮點數并行計算需求，用于攝像頭、激光雷達等傳感器信息的識別、融合、分類等；
—— 通用計算單元：由多個車規級多核 CPU 芯片組成，主要負責一些邏輯運算任務，用于管理軟硬件資源、完成任務調度，同時整合多源數據完成路徑規劃等功能。
—— 控制單元：內部應集成ASIL-D等級的MCU核心，用于替代之前外掛MCU，實現車輛動力學的橫縱向控制。
—— 圖像信號處理單元（ISP）：隨著圖像分辨率的不斷提高，增加了攝像頭散熱處理的難度，再加上攝像頭尺寸小型化的發展趨勢，圖像處理單元已經不適合內置在攝像頭，開始逐漸集成到域控制器的SOC芯片內部。
B. 支持足夠多的傳感器接入，并能夠提供充足的CPU算力和AI算力
傳感器接口要豐富，支持多路攝像頭視頻數據接入，多路以太網設備接入（4D毫米波雷達的主要接口是百兆以太網，激光雷達的主要接口是千兆以太網），多路 CAN 接口設備接入（毫米波雷達）等；
對于低端車型，至少需要5個高清攝像頭（泊車至少需要4個，行車至少需要1個）。而中高端車型配置的行車和泊車攝像頭加起來在10個以上，甚至不少車型還同時配置有4D毫米波雷達和激光雷達。多源傳感器的接入意味著不僅需要配置相應的接口，同時也需要有足夠大的內存帶寬和充足的算力來保證算法模型的正常運行。
三、從中短期來看，單SOC芯片方案是趨勢，但不能Cover所有場景
基于芯片技術的發展和不同等級自動駕駛對域控方案的需求，筆者認為，在中短期內，智能駕駛的硬件架構方案未來會出現兩種路線方向：輕量級域控偏向于采用單SoC方案；大算力域控支持更高階的智能駕駛功能，對功能安全等級的要求較高，并且需要做系統冗余，所以至少需要另外一個SoC用于備份功能，因此，會采用 主SoC +備份SoC的方案，甚至是主域控+副域控制器方案。
3.1 輕量級域控制器 — 單SoC芯片方案
輕量級智能駕駛域控制器因受產品定位以及成本的限制，所以對算力的要求（一般在十幾~幾十TOPS左右）、傳感器的接入能力以及對功能安全的要求，相比大算力域控制器要低不少。據業內人士透露，即將量產的國產芯片中就有幾款可以通過單SoC芯片支持L2+級行泊一體方案。比如行歌SD5223 、黑芝麻的A1000 等。
輕量級域控率先采用單SoC芯片方案，主要跟其產品定義和應用場景有關。因?yàn)樗亩ㄎ皇怯糜趯?shí)現L1~L2+級的駕駛輔助功能。彭能嶺提到 ：“L2級自動駕駛場景一定需要把功能安全等級做那么高么？從合規性的角度，以及產品性能邊界的角度來講，不一定需要。對于L2級，國家法規要求駕駛員對安全負責。系統只是在幫助人開車，不需要進入一種最小風險狀態。”
目前已經量產落地的行泊一體域控制器中基本沒有采用單SoC芯片方案。但是，從長期的發展趨勢來看，芯片的集成化會越來越高，采用單SoC芯片的域控方案將會是未來的發展趨勢。因?yàn)樗軌蚴沟孟到y(tǒng)的集成度變得更高，不僅能夠降低系統硬件成本，還有利于系統的OTA升級。
3.2 大算力域控制器 — 主SoC + 備份SoC/MCU 或者 主域控+副域控方案
為了滿足更高級別自動駕駛功能而設計的大算力域控制器，需要做好域控制器的冗余方案，目前主流的方案有兩種：
-
在一個板子上做主SoC芯片和備份SoC/MCU芯片（L2+）
-
采用主域控+副域控制器方案（L3及以上）
據某主機廠的自動駕駛系統專家介紹：“從目前來看，采用單顆SoC芯片方案實現系統安全的冗余設計，還沒有比較成熟的方案，最穩妥的做法還是采用主SoC+備份SoC/MCU的方案：一個是主計算單元，做一些常態化的計算，另外一個用于安全監控和應急處理的備份計算單元，當主計算單元出問題了，備份的計算單元用于控車。這是目前比較主流的一種設計方案。”
1）主SoC+備份SoC
A.特斯拉 - Autopilot HW3.0 （144TOPS）：主板采用雙FSD芯片冗余設計，兩顆芯片的供電和數據通道都是獨立且互為備份，減少了功能區故障隱患。兩顆芯片對同樣的數據進行分析，相互驗證、比對分析，再得出最終結論，提高了數據處理的安全性和準確性。

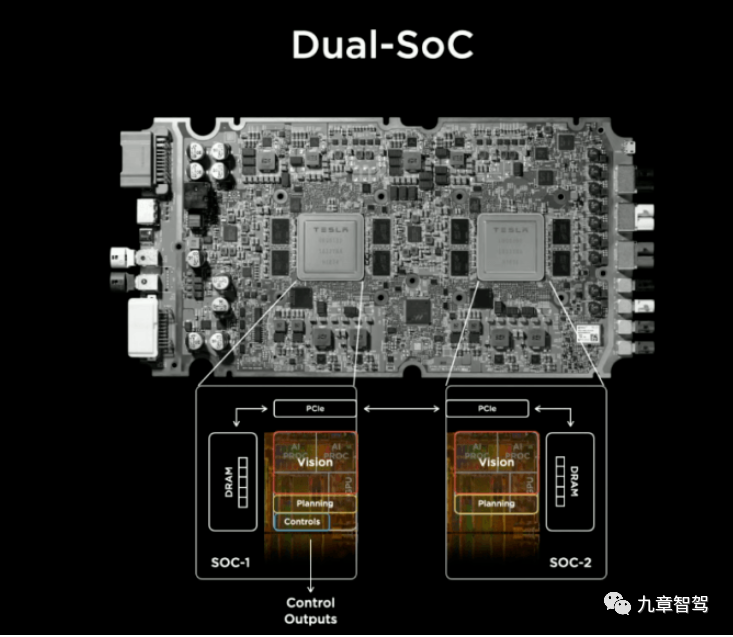

AutoPilot HW3.0 硬件主板（圖片來源 - 特斯拉AI Day 演講材料）

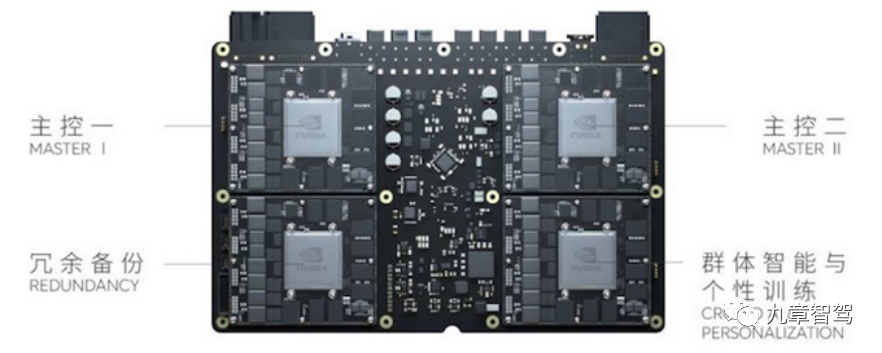

B.蔚來 - 超算平臺NIO Adam（1016TOPS）：該智能駕駛域控平臺采用4顆Orin-X芯片，包括2顆主控芯片+1顆冗余備份芯片+1顆群體智能與個性訓練專用芯片。2主控芯片用于實現NAD算法的全棧運算，包含多方案相互校驗感知、多源的高精度定位、多模態的預測與決策；1冗余備份芯片用于在主控芯片失效的時候，確保車輛的安全。
2）主域控 + 副域控制器
如果是用于支持L3及以上更高級的自動駕駛功能，則需要考慮采用主域控+副域控制器設計方案。因?yàn)殡p芯片方案也會存在一些問題，畢竟是在一塊板子上，兩顆芯片的位置不會離得特別遠，假如遇到一個強磁場，或者高溫的影響，兩顆芯片很有可能會同時失效。
如果是兩個域控，布置的位置會遠一些，在極端的情況下，他們受到的影響也是獨立的，整個系統的安全性會提高很多。如果是設計兩個兩個完全相同的域控，則成本便會高很多，一般不會采用這樣的設計。為了兼顧成本，一般會選擇另外一個干其它工作的域控“兼職”做智駕域控的“副手”，在主域控出問題的時候，能夠代替主域控實施控車的職責，把車靠邊停下來即可。

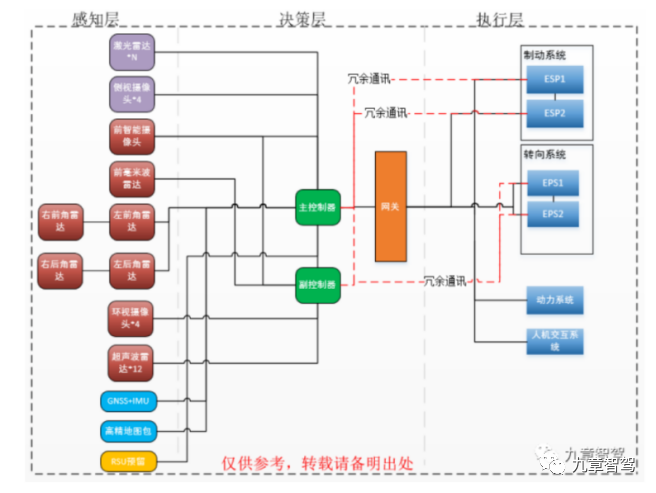

主域控+副域控方案示意圖（圖片來源：《2萬字長文說清自動駕駛功能架構的演進》）
A.長城汽車 - GEEP4.0架構：該架構的硬件平臺由中央計算平臺（CCU）、智能座艙模塊（HUT）、智能駕駛模塊（IDC），以及3個區域控制器（VIU_L 、VIU_R以及VIU_F）組成。其中IDC是智能駕駛的主控制單元，在高階自動駕駛配置下，CCU可以作為ICU域控制器的備份，實現最低風險條件。
B.上汽零束 - 銀河全棧3.0架構方案：該架構的硬件由兩個高性能計算單元HPC1和HPC2以及四個區域控制器（ZONE）構成。兩個高性能計算單元中的一個是用于智能座艙和智能駕駛功能，另外一個主要做網關和車控以及BCM等功能，另外還承擔智能駕駛的備份功能。
